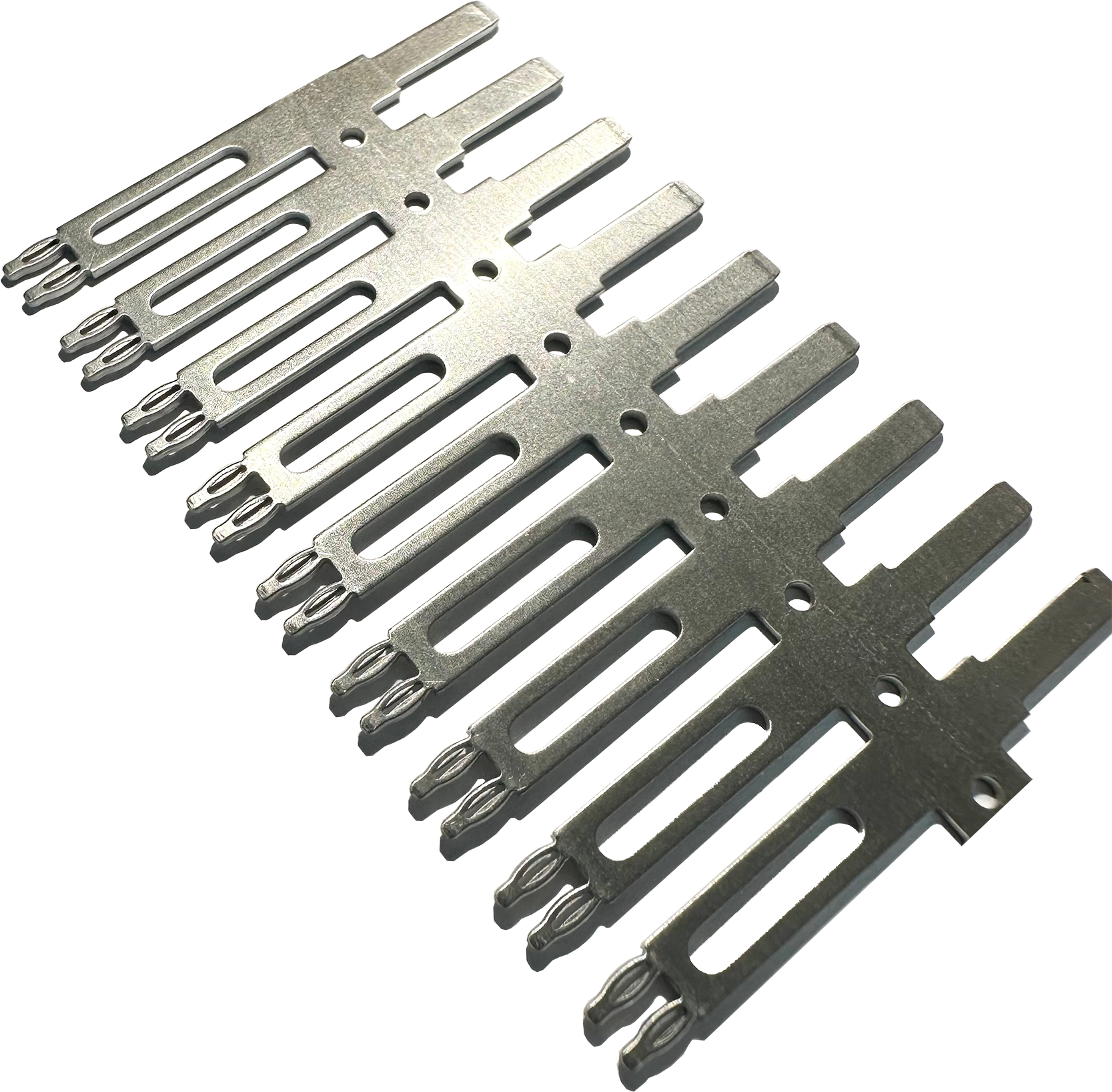

Signal connector Press Fit EloPin®
- Marché :Automotive
À propos de TBS Sorig
- En partenariat avec LEMAN industrie
- Propriétaire de la licence EloPin®
- Développeur de produits
- Basé en Allemagne
- Plus de 20 ans d’expérience
AVANTAGES DU PRESS-FIT EloPin®
- Faible force de pression et poussée élevée
- Pas de copeaux d’étain
- Haute stabilité mécanique
- Connexion étanche au gaz et fiable
- Faible contrainte mécanique sur le PCB pendant le processus de pressage
- Pas d’« effet buse » (déformation des couches de PCB à partir du pressage)
- Plage de température de -40 °C à 150°C (rem. 1)
- Faible résistance électrique

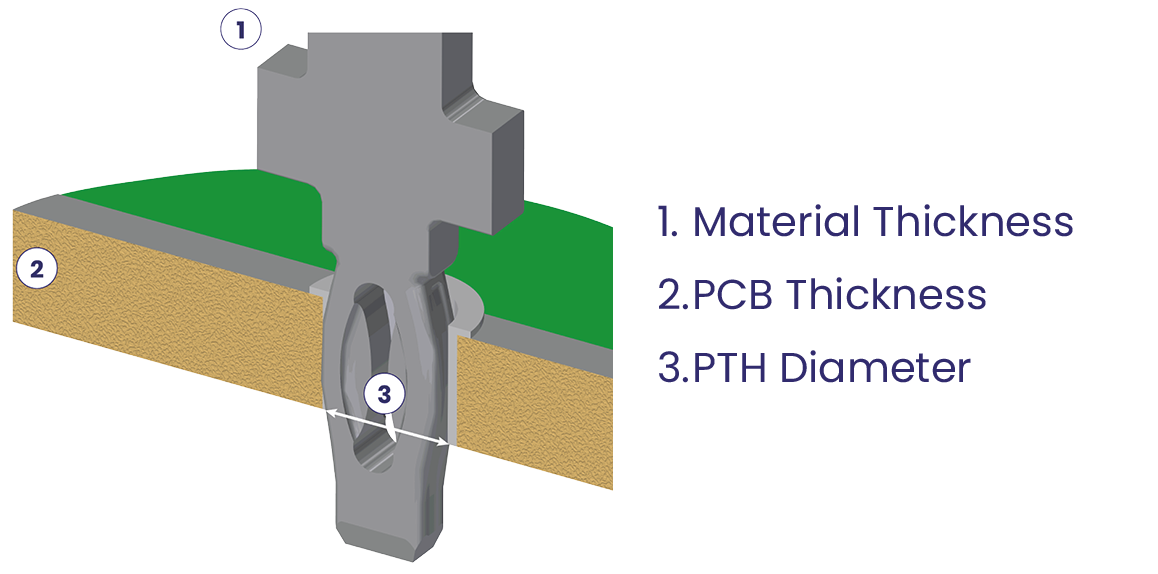

EloPin® Tailles / Variations
| Nom | Épaisseur du matériau | Diamètre PTH | Épaisseur du PCB |
|---|---|---|---|
| EloPin® 04-06 | 0,4 mm | 0,6 mm | 1,0 mm |
| EloPin® 06-10 | 0,6 mm | 1,0 mm | 1,44 (1,0) mm |
| EloPin® 08-145 | 0,8 mm | 1,45 mm | 1,44 mm |
| EloPin® 08-16 | 0,8 mm | 1,6 mm | 1,44 mm |
| EloPin® 12-20 | 1,2 mm | 2,0 mm | 1,44 mm |
Données techniques
| EloPin® | 04-06 | 06-10 | 08-145 | 08-16 | 12-20 |
|---|---|---|---|---|---|
| Force en pression | Max 100 N | 100 N | 160 N | 160 N | 200 N |
| Force en pression, Typical | 20-60 N | 65 N | 115 N | 85 N | 160 N |
| Force en poussée, Min | 20 N | 30 N | 40 N | 50 N | 50 N |
| Force en poussée, Typical | 35-70 N | 60 N | 135 N | 105 N | 110 N |
| Volume Résistance, Max | 1 mOhm | 1 mOhm | 1 mOhm | 1 mOhm | 1 mOhm |
| Volume Résistance, Typical | 0.05 mOhm | 0.01 mOhm | 0.01 mOhm | 0.01 mOhm | 0.01 mOhm |
| Capacité actuelle | Non testé | Approx. 8A | Approx. 25A | Approx. 25A | Approx. 45A |
Matériaux de base
| Application | Mobilité | Mobilité | Mobilité |
|---|---|---|---|
| Matériau de base | CuSn6 | CuNi3SiMg | CuCrAgFeTiSi |
| Conductivité électrique Ms/m | 9 | 25 | 46 |
| Con. Thermique. W/(m.k) | 75 | 190 | 320 |
| Finition de surface | Sn100 sur Ni | Sn100 sur Ni | Sn100 sur Ni |
| Max. Température d’utilisation | 95 °C | 150 °C | 150 °C |
| EloPin® 04-06 | ✔︎ | ✔︎ | |
| EloPin® 06-10 | ✔︎ | ✔︎ | |
| EloPin® 08-145 | ✔︎ | ✔︎ | |
| EloPin® 08-16 | ✔︎ | ✔︎ | |
| EloPin® 12-20 | ✔︎ | ✔︎ |
